تعمیر سوکت شارژ و مشکل شارژ آیفون در مشهد

کابل را می‌چرخانید تا شارژ وصل شود و چند ثانیه بعد قطع می‌شود. همین یک نشانه دست‌کم چهار علت جدا دارد: کابل و آداپتور، پرز فشرده ته درگاه، فلت سوکت، و مسیر شارژ روی برد. ترتیب آزمایش این چهار از نام قطعه مهم‌تر است، چون سه موردش را بدون باز کردن دستگاه می‌شود رد کرد.

همان ترتیب را سر میز توضیح می‌دهیم: هر آزمون چه چیزی را ثابت می‌کند، چرا پیام This accessory may not be supported وقتی با دو کابل سالم تکرار شود معنای دیگری دارد، و چه وقت گرم شدن دستگاه یعنی باید کابل را بکشید. در کارگاه شهپری بررسی دستگاه پیش از هر برآورد انجام می‌شود و رایگان است.

از کجا معلوم ایراد از کابل است یا از خود درگاه؟

یک کابل دیگر کافی نیست. کابل و آداپتور با هم یک مجموعه‌اند و باید مجموعه‌ای را بیاورید که همین حالا گوشی دیگری را شارژ می‌کند. بعد هر بار یک متغیر را عوض کنید، نه دو تا؛ کابل سالم با آداپتور مشکوک همان نتیجه‌ی گمراه‌کننده را می‌دهد که آداپتور سالم با کابل پاره‌شده می‌دهد.

منبع برق را هم عوض کنید. آداپتور دیواری، پورت USB لپ‌تاپ و پاوربانک سه رفتار متفاوت دارند و دستگاهی که از یکی شارژ می‌گیرد و از دیگری نه، ایرادش بیشتر در مذاکره‌ی توان است تا در فرسودگی کنتاکت، چون شارژر پرتوان پیش از بالا بردن ولتاژ باید با دستگاه تبادل اطلاعات کند و بسیاری از پورت‌های USB-A لپ‌تاپ این مذاکره را ندارند.

روی مدل‌های دارای شارژ بی‌سیم یک آزمون کوتاه هم هست. گوشی را روی شارژر بی‌سیم بگذارید. بی‌سیم شارژ می‌شود و باسیم نه؟ باتری و بخش زیادی از مدار شارژ دارند کار می‌کنند و مظنون به سمت درگاه، فلت و آی‌سی تشخیص لوازم جانبی می‌رود. هیچ‌کدام کار نمی‌کند؟ احتمال باتری یا ریل تغذیه بالا می‌رود.

بعد داخل درگاه را ببینید، با نور از زاویه و نه از روبه‌رو. پرز ته حفره فشرده و هم‌رنگ دیواره می‌شود و تا لبه‌ی کنتاکت‌ها را مقایسه نکنید دیده نمی‌شود. لایه‌ی نمدی که از جیب جمع شده آن‌قدر سخت می‌شود که فیش یک میلی‌متر بالاتر می‌ایستد، و همین یک میلی‌متر برای قطع و وصل شدن شارژ کافی است.

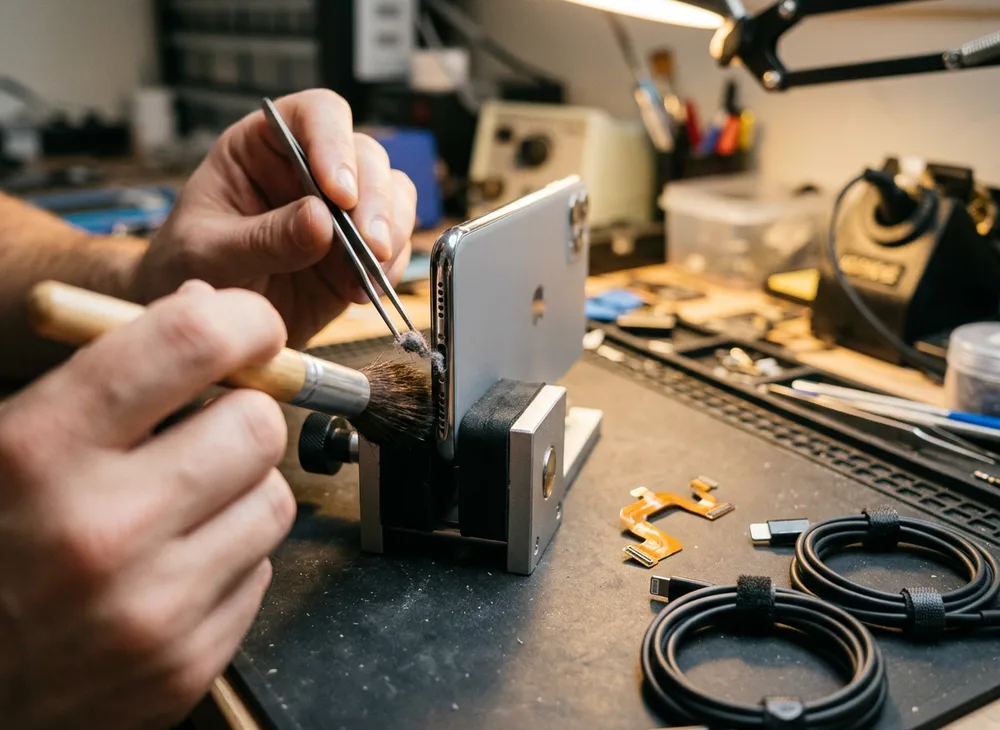

یک محک ساده دارد: همان کابل را در گوشی هم‌مدل دیگری فرو کنید و عمق نشستن فیش را بسنجید. پرز را با نوک چوبی خشک به بیرون بکشید، نه به داخل. فلز کنتاکت را می‌خراشد.

یک نشانه‌ی کم‌توجه‌شده را هم بسنجید: گوشی شارژ می‌شود ولی کامپیوتر آن را نمی‌بیند؟ پین‌های داده و پین‌های تغذیه در کانکتور جدا هستند و آسیب می‌تواند فقط یک ردیف را بگیرد. وقتی نسخه‌ی پشتیبان ندارید، همین تفکیک ترتیب کار را عوض می‌کند.

پیام This accessory may not be supported را با دو کابل سالم بسنجید

این پیام اسم هیچ قطعه‌ای را نمی‌برد. معنایش این است که دستگاه نتوانسته هویت چیزی را که وصل شده بخواند. یک بار دیدنش معمولاً کابل یا آلودگی کنتاکت است. تکرار شدنش با دو کابل و آداپتور سالم حرف دیگری است.

در کانکتور لایتنینگ جهت فیش اهمیتی ندارد و همین یعنی دستگاه باید پیش از وصل کردن تغذیه بفهمد کدام پین چه نقشی دارد. این کار با آی‌سی تشخیص لوازم جانبی انجام می‌شود (تری‌استار، و در نسل‌های بعد هایدرا) که اجازه‌ی شارژ و مسیر داده هم دست خودش است. وقتی خط شناسایی آسیب می‌بیند، نشانه‌ها دسته‌ای می‌آیند:

• پیام تکراری لوازم جانبی با هر کابلی.
• شناخته نشدن دستگاه روی کامپیوتر.
• شارژ منقطع یا شارژ گرفتن فقط در حالت خاموش.

در مدل‌های USB-C نقش مشابه را کنترلر دیگری بازی می‌کند، پس نام قطعه را به مدل دقیق گره بزنید. نشانه‌ی مشترک هر دو حالت یکی است: دستگاه برق را رد می‌کند، بی‌آنکه درگاه از بیرون آسیب‌دیده به نظر برسد.

زاویه هم اطلاعات می‌دهد. دقت کنید کدام حرکت شارژ را برمی‌گرداند. اگر فشار محوری و فرو کردن بیشترِ فیش جواب می‌دهد، پای پرز یا کنتاکت ساییده در میان است، ولی اگر فقط با اهرم کردن کابل به یک سمت وصل می‌شود، فشار دارد روی پدهای لحیم پشت کانکتور یا خود فلت کار می‌کند و این الگو با کابل نو برنمی‌گردد.

فلت نو، آی‌سی معیوب را درمان نمی‌کند و ایراد چند روز بعد همان‌طور باز می‌گردد. تفکیک این دو کار میکروسکوپ و اندازه‌گیری روی برد است. یک پیامد عملی هم دارد: با این مسیر معیوب ممکن است دستگاه در حالت DFU هم روی کامپیوتر دیده نشود، پس اگر بکاپ ندارید همان اول بگویید.

فلت سوکت در بسیاری از مدل‌ها میکروفون پایین و بخشی از مسیر آنتن را هم با خود دارد

پس دو نشانه‌ی به‌ظاهر بی‌ربط می‌توانند یک قطعه باشند. شارژ منقطع به‌همراه میکروفونی که در حافظه‌ی صوتی و روی بلندگوی تماس ضعیف یا قطع است، معمولاً به همین مجموعه برمی‌گردد. این را پیش از قیمت گرفتن مطرح کنید، چون دو ایراد مستقل و یک ایراد مشترک دو برآورد متفاوت‌اند.

قاعده شرط دارد. در بخشی از مدل‌ها کانکتور شارژ قطعه‌ای مستقل است و میکروفون روی فلت دیگری می‌نشیند؛ در بخشی دیگر هر دو روی یک مجموعه‌اند. پس اول مدل دقیق را از Settings › General › About بردارید و روی ردیف Model Number بزنید تا کد A بیاید، بعد سراغ شمارش قطعه بروید.

آنتن هم از همین ناحیه می‌گذرد و در تعدادی از مدل‌ها فلت پایین بخشی از مسیر آنتن و اتصالات زمین را حمل می‌کند. نتیجه‌اش در تست تحویل پیدا می‌شود: اگر بعد از کار روی درگاه، افت آنتن یا قطعی تماس تازه ظاهر شد، اول نشستن کانکتورها و پیچ‌های زمین بررسی می‌شود. این یک ایراد تازه نیست، جای‌گیری است.

یک حالت اما استثناست و باید فوری متوقف شود. دستگاهی که با وصل شدن شارژر گرم می‌شود ولی هیچ نشانه‌ای از بالا آمدن ندارد، جریان را به یک اتصال کوتاه می‌فرستد؛ گرما همان‌جا ظاهر می‌شود که عیب است و روی منبع تغذیه‌ی آزمایشگاهی، جریان بی‌آنکه الگوی راه‌اندازی داشته باشد بالا می‌رود.

کابل را بکشید. هر تلاش دوباره، انرژی بیشتری را از همان ریل معیوب عبور می‌دهد و این یکی از معدود نشانه‌های شارژ است که می‌تواند یک برد قابل تعمیر را به پرونده‌ی بازیابی اطلاعات تبدیل کند.
